Luqas van Qbus

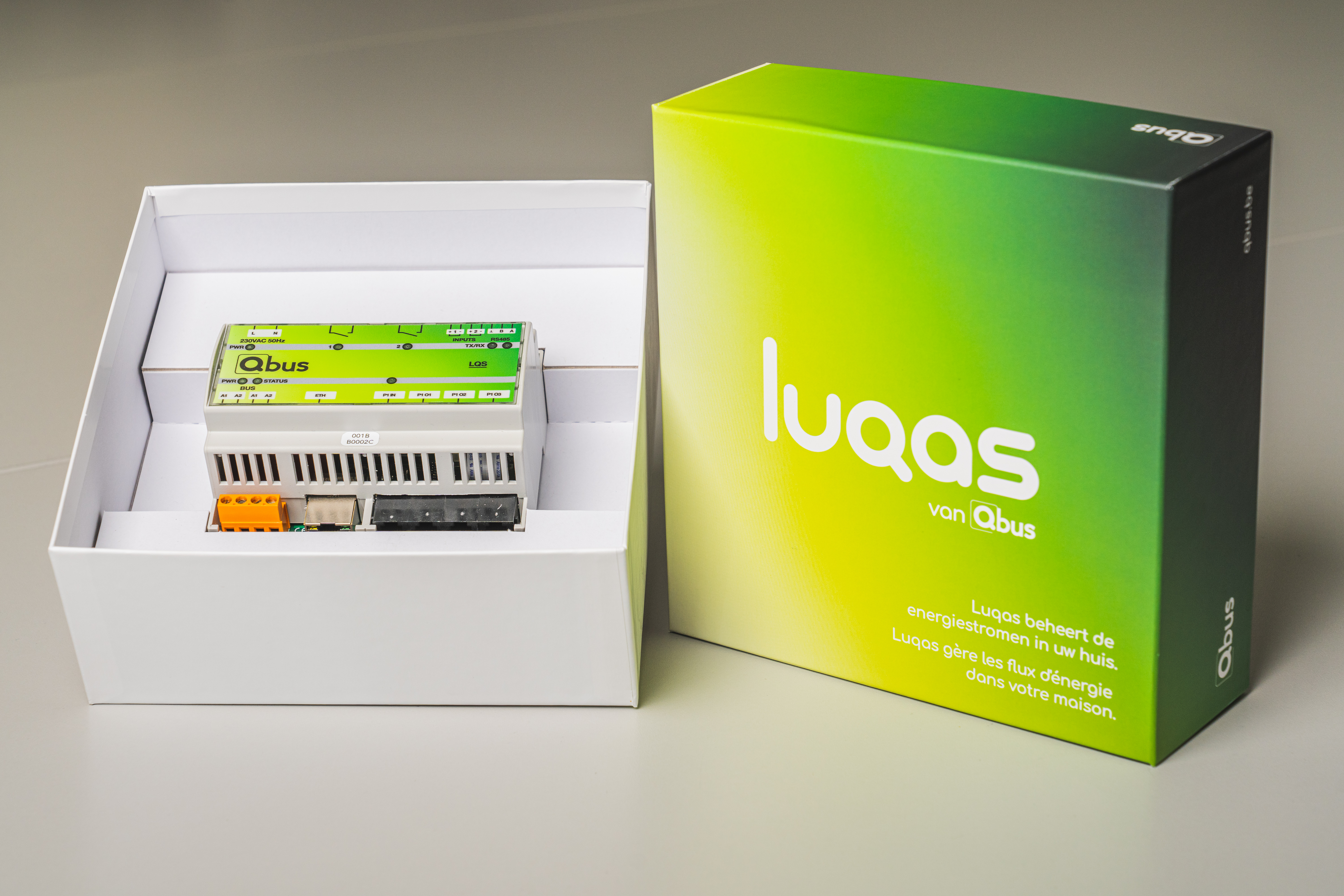

De LUQAS module is een energiemanagementsysteem (EMS) met 6 functies die volledig stand-alone werkt.
Met 1  module is het mogelijk om de energiestromen in de woning te begrijpen en de warmtepomp slim aan te sturen via de Smart Grid contacten. De 6 functies zijn:



  1. Koppeling met slimme meter

  2. P1-poort splitter (3x RJ12)​

  3. Sturing warmtepomp / boiler​ via Smart Grid

  4. Active Load Balancing van een laadpaal

  5. Uitlezen verbruiken via pulstellers​

  6. Bediening / visualisatie / notificaties via Cloud​

    • Bediening: applicatie waar eindklant zijn installatie kan bedienen ​

    • Visualisatie: live en historische energiedata + instellingen sturing ​

    • Notificaties: verwachte kwartierpiek overschrijden, overproductie & overconsumptie​

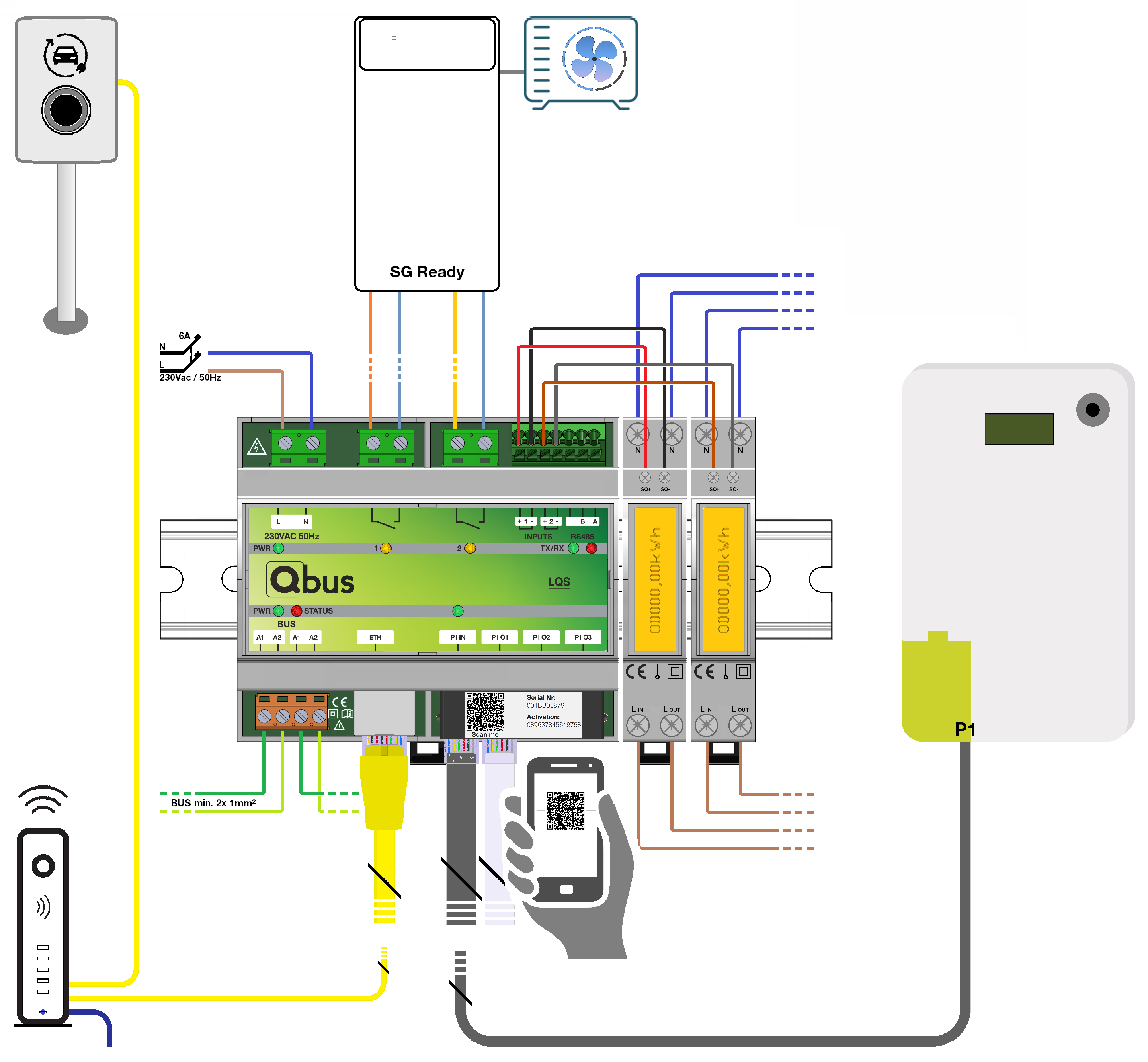

Via de P1 poort kan de data van de digitale meter worden uitgelezen. Zo weet de module op elk moment bijvoorbeeld hoeveel injectie en afname er is. Daarnaast heeft de module ook twee relais die gecombineerd kunnen worden tot Smart Grid Sturing voor warmtepompen om deze geforceerd uit te zetten (in functie van peak-shaving), in normaal modus te plaatsen of in comfort of boost modus te zetten (om energie te bufferen). Op deze manier kan de warmtepomp optimaal en energie-efficiënt aangestuurd worden zonder comfortverlies. De 2 pulsingangen kunnen gebruikt worden om het waterverbruik of de pulsen van een extra kWh teller (PV-panelen, warmtepomp,…) uit te lezen.
Deze module is ook voorzien van een slimme P1-poort switch waarmee de P1 data gesplit wordt over drie P1 OUT poorten.
Via de ethernetconnectie kan ook een laadpaal gekoppeld worden. De Luqas module zal dan de beschikbare stroom automatisch regelen in functie van ingestelde parameters (zoals energieslider, hoofdautomaat, technische installatie, …) en van de actuele digitale meter info.
De configuratie van de module gebeurt op basis van een vlotte configuratiewizard online na het scannen van de QR-code op de module. Op enkele minuten tijd is de module geconfigureerd en zal de eindklant een e-mail ontvangen met een link naar zijn energiedashboard via de Qbus Control app of Cloud.

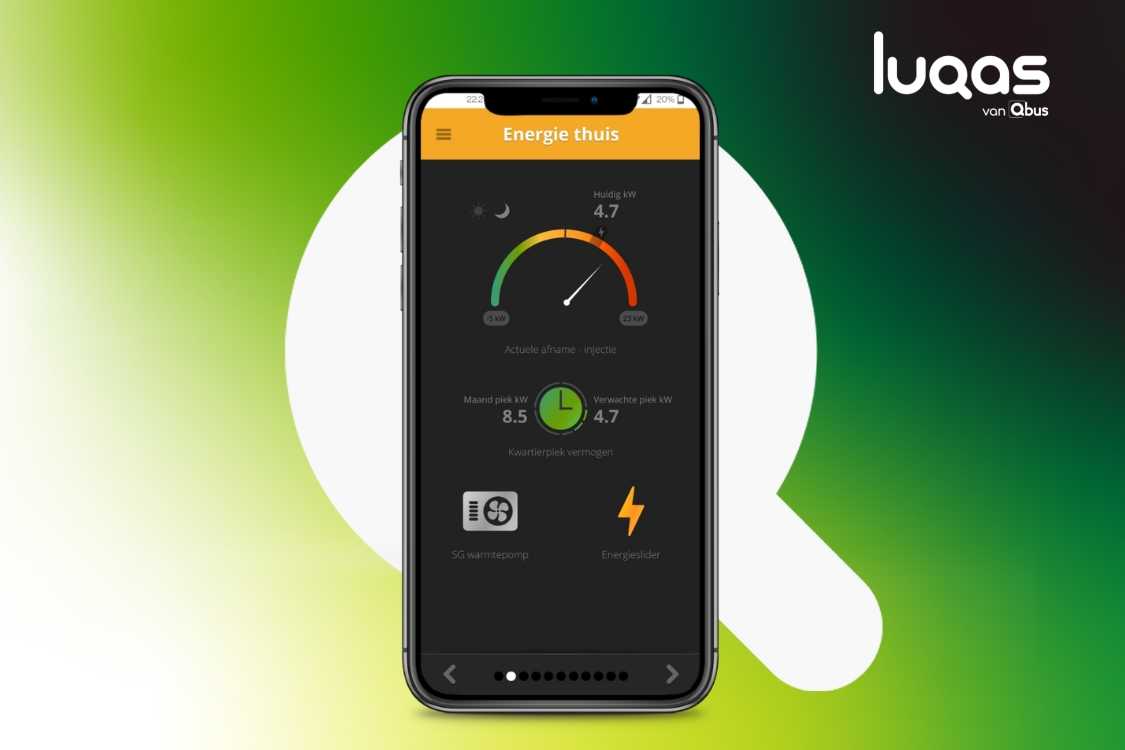

De visualisatie en bediening gebeurt via de Qbus Control applicatie of Cloud interface waar alles in 1 oogopslag eenvoudig wordt voorgesteld. De eindgebruiker kan hierin zijn warmtepomp en/of laadpaal zelf bijregelen of automatisch laten sturen op basis van een energieslider: deze slider geeft aan hoeveel vermogen er maximaal mag verbruikt worden. Zo is de eindgebruiker ‘still in control’.

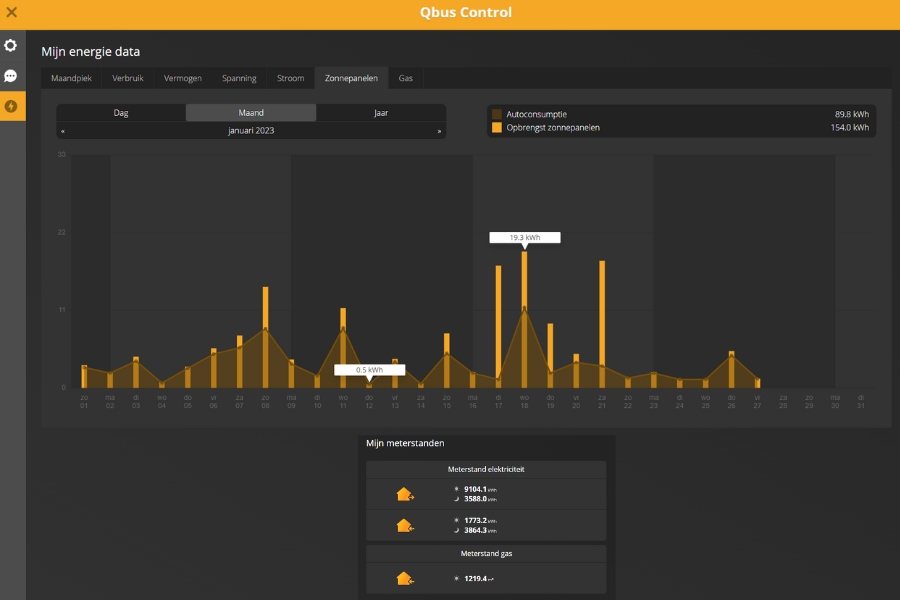

Alle data worden bijgehouden op het energiedashboard. Zo is het mogelijk om grote verbruikers op te sporen in historische data.
De data kunnen ook gebruikt worden om investeringen in nieuwe toestellen te kunnen afwegen.

Über welche Energieart kann ich Informationen erhalten?
electricity Elektrizität
  • pro Sekunde
  • pro Stunde
  • pro Monat
  • pro Jahr
gas Gaz
  • alle 5 Minuten
  • pro Stunde
  • pro Monat
  • pro Jahr
water Wasser
  • alle 5 Minuten
  • pro Stunde
  • pro Monat
  • pro Jahr
Verbrauchsdatenanzeige durch das System, in Echtzeit oder zeitversetzt
  • zeigt den aktuellen Stromverbrauch in Echtzeit an
  • Die maximale Aktualisierungsrate beträgt pro Sekunde
Sie haben folgende Möglichkeiten, Ihre Verbrauchswerte abzurufen:
  • separater Wandbildschirm (Systemmonitor)
  • Smartphone
  • Tablet
  • Computer
Vergleichen Sie Ihren Verbrauch
  • mit den Werten vorhergehender Zeiträume
Wie wird sie kontrolliert?
  • Maximierung der Selbstnutzung
  • Flexibilität anbieten
  • Verwalten des Kapazitätstarifs
Solarmodule
  • Mit einem (zusätzlichen) Zähler kann das System die Erzeugung elektrischen Stroms mit Solarmodulen automatisch erfassen
  • Das System zeigt an, wie viel Strom in das Stromnetz eingespeist wurde
EV Intelligente Ladung
  • De laadpaal moet compatibel zijn met de module.
  • De laadpaal moet compatibel zijn met de module. De lijst van compatibele laadpalen is terug te vinden in Annex 2 van onze technische fiche ( https://files.qbus.be/assets/documentatie/Technischefiches/TECHNISCHE_FICHE_LQS06SA.pdf )
Wärmepumpe
  • De warmtepomp moet Smart Grid ready zijn en dus Smart Grid contacten hebben of minimaal over een PV contact beschikken. De meerderheid van de huidige warmtepompen op de markt beschikken over deze contacten.
  • Er zijn 2 relay contacten voorzien op de module waarmee de Smart Grid contacten kunnen aangestuurd worden. Op deze manier kan het systeem de autoconsumptie verhogen door de groene energie te bufferen in de vorm van warmte als er voldoende injectie is. De module kan ook de warmtepomp geforceerd uitzetten op moment dat er veel afname is, om zo de kwartierpieken te beperken.
Wärmepumpenboiler
  • De warmtepompboiler moet een PV contact hebben.
  • De module kan via een relais het PV contact aansturen. Op deze manier kan er op momenten van voldoende injectie de groene energie gebufferd worden.
Elektrokessel
  • Elektrische boiler beschikt idealiter over een vrijgave contact.
  • Het vrijgave contact kan ingeschakeld worden wanneer er veel injectie is. Met een Qbus Full installatie kunnen alle elektrische boilers aangestuurd worden.
Stauheizung
  • Het vrijgave contact kan ingeschakeld worden wanneer er veel injectie is. Met een Qbus Full installatie kunnen alle elektrische boilers aangestuurd worden.
Wie wird das System an den Internetrouter angeschlossen?
  • mit einem Netzwerkkabel
Falls der Router nicht in den Verbrauchszähler integriert ist, was bedeutet dies für die Installation des Systems?
  • Sie benötigen zusätzliche Ausstattung oder müssen ein spezifisches Installationsverfahren befolgen
  • Er dient een kabel getrokken worden tot de meterkast of er wordt een 4G router geplaatst voor de internetvoorziening.
  • Een Luqas DIN-rail module
  • een RJ12 kabel van 5 meter
  • een netwerkkabel van 3 meter.
Bietet das vorgeschlagene System weitere Funktionen oder Möglichkeiten, die bisher nicht beschrieben wurden?
  • • P1-poort splitter (3x RJ12)
  • • Kwartierpiekvoorspelling (wat zal de kwartierpiek zijn van het lopend kwartier)
  • • Notificaties instellen bij overschrijden huidig maximaal kwartierpiek
  • • Notificaties bij overproductie of overconsumptie
Bietet das System Erweiterungsmöglichkeiten und wie hoch sind deren Kosten?
  • Uitbreiding van de installatie kan zeer eenvoudig door extra Qbus modules en een controller toe te voegen.
  • Hieronder een opsomming van de mogelijkheden:
  • • Verlichting (schakelen)
  • • Verlichting (dimmen)
  • • 0/10V sturing
  • • Modbus
  • • Rolluiken / Zonnewering
  • • Bewegingssensoren
  • • Thermostaten
  • • HVAC stuurmodules
  • • Touchscreen
  • • Touchswitch
  • • Videodeurbel
  • Prijzen zijn op te vragen bij uw Qbus installateur.
Wie wird mit meinen Energieverbrauchsdaten umgegangen?

Die Übermittlung der Verbrauchsdaten an eine Website oder Anwendung erfolgt stets über das Internet.

Wie wird mit Ihren persönlichen Daten umgegangen?

Die persönlichen Daten des Kunden werden ausschließlich genutzt, um eine Dienstleistung für den Kunden zu erbringen.
